HQ Gaston mobil pneumatisk lyftanordning

HQ Gaston mobil pneumatisk lyftanordning är en mycket effektiv och anpassningsbar lyftlösning. Drivs pneumatiskt, kräver ingen elektricitet och kan användas i olika miljöer. Dess kompakta design och portabilitet möjliggör enkel användning vid olika lyftuppgifter. Med robust lyftkapacitet erbjuder den enkel manövrering med enastående tillförlitlighet. Det pneumatiska systemet säkerställer stabilitet och lång livslängd, vilket kräver minimalt underhåll. Utrustad med flera säkerhetsfunktioner garanterar den förarens säkerhet. Idealisk för byggarbetsplatser, verkstäder och fartygsunderhåll, HQ Gaston pneumatiska hiss är ett pålitligt verktyg inom flera branscher.

Få en offert

Detaljerade parametrar

Lufthissens prestandaegenskaper

Lufttryck (PSI)	Lufttryck (Mpa)	Maximal effekt (HP)	Fri hastighet (rpm)	Hastighet vid maximal effekt (rpm)	Vridmoment vid maximal effekt (NM)	Luftförbrukning vid maximal effekt (m ³ /min)	Stoppmoment och startmoment (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100 %	100 %	100 %	100 %	100 %	100 %
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %


Figuren visar en typisk pneumatisk motorvridmoment och effektkurva vid två olika lufttryck. Motorns varvtal, vridmoment och effekt minskar när lufttrycket minskar.	Figuren visar vridmoment- och hastighetskurvorna för den pneumatiska motorn under två olika lufttryck. Motorns hastighet och vridmoment minskar när lufttrycket minskar. Vridmomentet minskar avsevärt, medan motorhastigheten minskar något när trycket minskar.

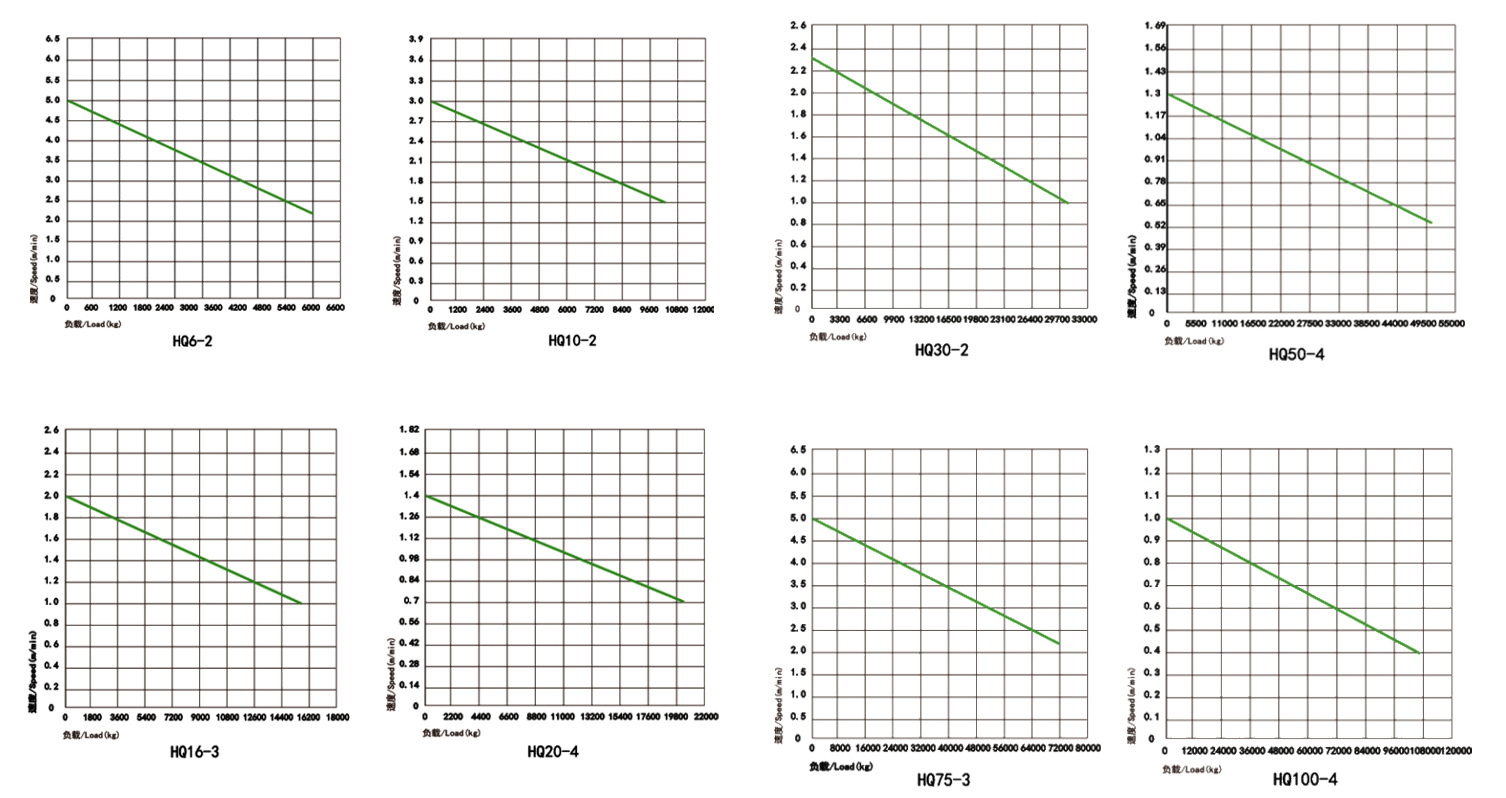

Graf för prestandakurva

Tekniskt datablad

Pneumatisk hiss	Forma	Enhet	HQ2-2		HQ3-1		HQ3-2		HQ6-2		HQ10-2
	Lufttryck	Mpa	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6
	Ladda	(Ton)	2		3		3		6		10
	Antal kedjor	rot	2		1		2		2		2
	Motorns uteffekt	(KW)	1.5	2	1.8	3.5	1.5	2	1.8	3.5	1.8	3.5
	Lyfthöjd	(M)	Standardhöjden är 3 meter
	Full last lyft hög hastighet	(m/min)	2.5	2.7	2.5	5	2	2.5	1.2	2.5	0.8	1.5
	Full last nedstigningshastighet	(m/min)	5	5.5	7.5	11	8	11	3.5	5.5	2.5	3.5
	Fullast gasförbrukning·Öka	(m³/min)	0.7	1.2	2	4	1.8	2.6	2	4	2	4
	Kedjestorlek	(mm)	9*27		13*36		9*27		13*36		16*45
	Ballastens vikt	KG/M	1.8		3.8		1.8		3.8		5.8
	Standardvikt (3m lyfthöjd)	(KG)	38		86		68		98		115
	Längd på styrenhetens luftrör	(m)	Standardlängd är 3 meter
	Full last ljudnivå	(db)	74	78	74	78	74	78	74	78	74	78
	Luftrörskontakt	(i)	G3/4		G3/4		G3/4		G3/4		G3/4
	Luftrörsstorlek (innerdiameter)	(mm)	14		19		19		19		19
Gå bil	Motorkraft	(KW)	0.25		0.25		0.25		2		2
	Full lasthastighet	(m/min)	13		13		13		10		10
	Motorns luftförbrukning	(m³/min)	0.45		0.25		0.25		2		2
	Luftrörskontakt	(i)	G1/2		G3/4		G1/2		G3/4		G3/4
	Luftrörsstorlek (innerdiameter)	(mm)	13		13		13		19		19
	Vikt (vagn)	(KG)	40		75		49		75		89

Mått

Modelll	Enhet	HQ1,5-1	HQ2-2	HQ3-1	HQ3-2	HQ6-2	HQ10-2
A	mm	690	556	905	690	905	1050
A1	mm	608	585	885	608	885	960
B	mm	436	35	539	436	539	558
C	mm	202	146	246.5	202	246.5	256
D	mm	176	185	220	176	220	256
E	mm	100	140	146	100	146	128
F	mm	150	385	158	150	158	205
J	mm	90	65	120	90	120	135
K	mm	26.5	26	38	26.5	38	49
H1 minsta spelrum	mm	659	500	807	659	807	969
H2	mm	439	338	548	439	548	652
H3	mm	597	528	768	597	768	860
φa	mm	53	48	69	53	69	55
φb	mm	53	48	69	53	69	55
φc	mm	28	28	33	28	33	36

Model	Enhet	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
A	mm	1350	1195	1370	1610	2535	2610
B	mm	558	559	900	955	1535	1535
C	mm	246.5	247	450	530	820	820
D	mm	386	472	445	445	600	600
E	mm	195	127	270	270	405	365
F	mm	262	365	310	350	450	450
H1 minsta spelrum	mm	1163	1117	1260	1485	1935	1935
H2	mm	675	630	825	950	1250	1250
φa	mm	95	102	126	120	315	355
φb	mm	95	102	126	120	315	355
N	mm	88	95	113	122	250	280

Pneumatisk hiss	HQ2-2	HQ3-2	HQ6-2	HQ10-2	HQ16-3	HQ20-4
Gå bil	QDC-2	QDC-3	QDC-6	QDC-10	QDC-16	QDC-20
A	325	340	400	496	496	675
B	125	140	155	186	186	270
b Spårbreddsområde för löpande spår	80-120	110-150	200-250	200-250	200-250	250-300
bm	168	235	330	350	375	375
C	218	250	290	364	364	490
D	110	120	135	166	166	240
E	45	68	53	144	147	157
F	210	290	322	358.5	358.5	313
G	145	176	256	256	386	472
H Minsta spelrum	615	626	973	973	980	1270
h	120	130	140	140	166	250
J	90	93	118	135	200	120
K	26	30	36	49	60	72
L	169	232.5	293	303	295	293
M	146	203.5	249	256	245	247
N	33	35	48	66	88	95
P	140	146	142.7	128	195	127
Φ	48	53	69	71	95	102
