AMP1 produktparametrar:
Effekt: 0,08KW, hästkrafter: 0,11HP, vridmoment: 0,64N.m, fri hastighet: 1200RPM, gasförbrukning: 200L/min, vikt: 1,4-2,3KG (olika installationsmetoder, olika vikter), fyra installationsmetoder finns tillgängliga: grundläggande, vertikal, horisontell, fläns, valfri manuell styrventil, broms, reduktionsväxel, kontroller.
Standardfunktioner:
Genom att använda tryckluft som strömkälla för säkerhet och explosionssäker, har produkten ett explosionssäkert certifikat och uppfyller nationella säkerhetsstandarder. Högt vridmoment, låg gasförbrukning, kommer inte att brinna på grund av överbelastning, hastighet steglös justering, start, justering, stopp genom att styrventilen byter, kan omedelbart vända riktningen. Motorn är designad för att vara innesluten som en helhet och kan användas i dammiga, fuktiga och tuffa miljöer. Används ofta i den kemiska industrin, halvledare, kristaller, petrokemikalier, biokemisk teknik, färgfabriker, automatiserade maskiner och andra industrier.
Arbetsmiljö:
Vätska: Tryckluft
Användningstryck: 5 kg/cm 2 (70psi)
Max arbetstryck: 6Kg/cm 2 (85psi)
Omgivningstemperatur: -10°C~ 70°C (kan endast användas i icke-fryst tillstånd)
Smörjolja: IS0VG32 eller liknande. (Det är nödvändigt att tillsätta olja med en oljedimma, 2~3 droppar per minut).
Kontinuerlig användning: Ja (kan inte köras kontinuerligt utan belastning).
Rekommenderad hastighet: (0,3~1) x maximal utgående hastighet.
Detaljerade parametrar
Modell | Utväxlingsförhållande | Maximal effekt | Stall vridmoment | Vikt (KG) | |||||||||
Driva | Vridmoment | Nominell hastighet | Luftförbrukning | Grundläggande | Vertikal | Horisontell | |||||||
HP | KW | N.m | Ibf. ft | R.P. Mmin | L/min | CFM | N.m | Ibf. ft | KG | KG | KG | ||
AMP1 | 0.11 | 0.08 | 0.64 | 0.47 | 1200 | 200 | 7 | 1.1 | 0.81 | 1.4 | 1.8 | 2.3 | |
G1/3 | 1.8 | 1.32 | 400 | 2.9 | 2.1 | " | 6.9 | 7.1 | |||||
G1/5 | 3 | 2.2 | 240 | 4.9 | 3.6 | ||||||||
G1/10 | 6.1 | 4.5 | 120 | 9.8 | 7.2 | ||||||||
G1/15 | 8.8 | 6.5 | 80 | 14.7 | 10.8 | " | 8.4 | 8.2 | |||||
G1/20 | 11.5 | 8.5 | 60 | 19 | 14 |
Schematisk planvy:
![]() | ![]() |

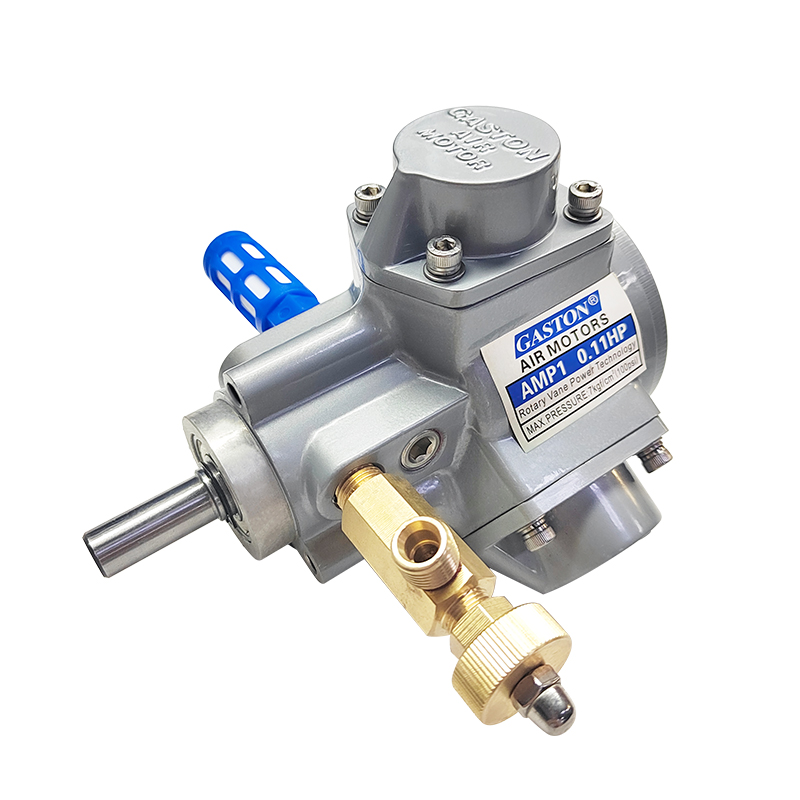

AMP1-T (grundläggande typ) | AMP1-F(vertikal) |
![]() | ![]() |
AMP1-L(horisontell) | AMP1-IEC(flänstyp) |
Produktuppdelningsdiagram:
INGA. | Namn | Kvantitet | INGA. | Namn | Kvantitet | INGA. | Namn | Kvantitet |
1 | Hus | 1 | 12 | Karosspackning | 2 | 23 | Avluftningsskruv | 1 |
2 | Fördelningsventil | 1 | 13 | Packning | 3 | 24 | Motorkåpan | 1 |
3 | Drivändlager | 1 | 14 | Leta upp packningen | 2 | 25 | Vevaxelskruv | 1 |
4 | Spindeln | 1 | 15 | Rullager | 2 | 26 | Trakeal plugg | 1 |
5 | Halvtätning | 1 | 16 | Insexskruv | 12 | 27 | Plugg | 2 |
6 | Hålkortsfjäder | 1 | 17 | Cylinderfoder | 3 | 28 | Ljuddämpare | 1 |
7 | Drivändlager | 1 | 18 | O-ringar | 3 | 29 | Fyrkantig fläns | 1 |
8 | Låsring | 1 | 19 | Cylinderhuvud | 3 | 30 | Horisontell platta | 1 |
9 | Kolv | 3 | 20 | O-ringar | 3 | 31 | Rund fläns | 1 |
10 | Vevstake | 3 | 21 | Fjäderbricka | 12 | |||
11 | Stoppnål | 3 | 22 | O-ringar | 1 |
