Den pneumatiska lyftanordningen GTL10T Gaston har en nominell lyftkapacitet på upp till 10 ton, vilket enkelt kan klara av lyftbehovet för olika material med stor tonnage. Oavsett om det är en byggarbetsplats, fabriksverkstad eller hamnterminal kan den visa en stark bärförmåga för att säkerställa säkerheten och effektiviteten i driftprocessen. För att anpassa sig till olika komplexa arbetsmiljöer, antar GTL10T Gaston pneumatiska lyftanordning en design med låg takhöjd. Denna design gör att lyften kan komma närmare föremålen som lyfts under lyftprocessen, vilket effektivt minskar kraven på arbetsutrymme och förbättrar arbetseffektiviteten. I stora industriella tillverknings- och monteringsverkstäder behöver ofta tung utrustning, maskindelar och stora arbetsstycken hanteras och flyttas. Den elektriska lyftanordningen GTL10T Gaston med låg frigång kan enkelt hantera dessa material med stora tonnage, vilket förbättrar produktionseffektiviteten och arbetssäkerheten. På byggarbetsplatser måste tunga byggmaterial som prefabricerade paneler, stålbalkar och stor utrustning flyttas och installeras. Den elektriska lyftanordningen GTL10T Gaston med låg frigång kan arbeta effektivt i dessa miljöer för att säkerställa smidiga framsteg i byggprojekt.
Detaljerade parametrar
Lufthissens prestandaegenskaper
Lufttryck (PSI) | Lufttryck (Mpa) | Maximal effekt (HP) | Fri hastighet (rpm) | Hastighet vid maximal effekt (rpm) | Vridmoment vid maximal effekt (NM) | Luftförbruknig vid maximal effekt ( m 3 / mi ) | Stoppmoment och startmoment (NM) |
40 | 0.28 | 45 % | 80 % | 30 % | 37,50 % | 45 % | 45 % |
50 | 0.35 | 56 % | 84 % | 44 % | 52,40 % | 56 % | 56 % |
60 | 0.4 | 67 % | 88 % | 58 % | 65,90 % | 67 % | 67 % |
70 | 0.48 | 78 % | 92 % | 72 % | 78,30 % | 78 % | 78 % |
80 | 0.55 | 89 % | 96 % | 86 % | 89,60 % | 89 % | 89 % |
90 | 0.63 | 100 % | 100 % | 100 % | 100 % | 100 % | 100 % |
100 | 0.7 | 110 % | 104 % | 114 % | 109,60 % | 110 % | 110 % |
![]() | ![]() |
Figuren visar en typisk pneumatisk motorvridmoment och effektkurva vid två olika lufttryck. Motorns varvtal, vridmoment och effekt minskar när lufttrycket minskar. | Figuren visar vridmoment- och hastighetskurvorna för den pneumatiska motorn under två olika lufttryck. Motorns hastighet och vridmoment minskar när lufttrycket minskar. Vridmomentet minskar avsevärt, medan motorhastigheten minskar något när trycket minskar. |
Graf för prestandakurva
Tekniskt datablad
Pneumatisk hiss | Modell | Enhet | HQ2-2 | HQ3-1 | HQ3-2 | HQ6-2 | HQ10-2 | |||||
Lufttryck | Mpa | 0.4 | 0.6 | 0.4 | 0.6 | 0.4 | 0.6 | 0.4 | 0.6 | 0.4 | 0.6 | |
Ladda | Ton | 2 | 3 | 3 | 6 | 10 | ||||||
Antal kedjor | rot | 2 | 1 | 2 | 2 | 2 | ||||||
Motorns uteffekt | KW | 1.5 | 2 | 1.8 | 3.5 | 1.5 | 2 | 1.8 | 3.5 | 1.8 | 3.5 | |
Lyfthöjd | M | Standardhöjden är 3 meter | ||||||||||
Full last lyft hög hastighet | m/min | 2.5 | 2.7 | 2.5 | 5 | 2 | 2.5 | 1.2 | 2.5 | 0.8 | 1.5 | |
Full last nedstigningshastighet | m/min | 5 | 5.5 | 7.5 11 | 8 | 11 3.5 | 5.5 | 2.5 | 3.5 | |||
Fullast gasförbrukning - ökad | m3 / min | 0.7 | 1.2 | 2 | 4 | 1.8 | 2.6 | 2 | 4 | 2 | 4 | |
Kedjestorlek | mm | 9*27 | 13*36 | 9*27 | 13*36 | 16*45 | ||||||
Kedjevikt | KG/M | 1.8 | 3.8 | 1.8 | 3.8 | 5.8 | ||||||
Standardvikt (3m lyfthöjd) | KG | 38 | 86 | 68 | 115 | |||||||
Längd på styrenhetens luftrör | m | Standardlängd är 3 meter | ||||||||||
Fulllastljud - ökat | db | 74 | 78 | 74 | 78 | 74 | 78 | 74 | 78 | 74 | 78 | |
Luftrörskontakt | in | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 | ||||||
Luftrörsstorlek (innerdiameter) | mm | 14 | 19 | 19 | 19 | 19 | ||||||
Gå bil | Motorkraft | KW | 0.25 | 0.25 | 0.25 | 2 | 2 | |||||
Full lasthastighet | m/min | 13 | 13 | 13 | 10 | 10 | ||||||
Motorns luftförbrukning | m³/min | 0.45 | 0.25 | 0.25 | 2 | 2 | ||||||
Luftrörskontakt | in | G1/2 | G3/4 | G1/2 | G3/4 | G3/4 | ||||||
Luftrörsstorlek (innerdiameter) | mm | 13 | 13 | 13 | 19 | 19 | ||||||
Vikt (vagn) | KG | 40 | 75 | 49 | 75 | 89 |

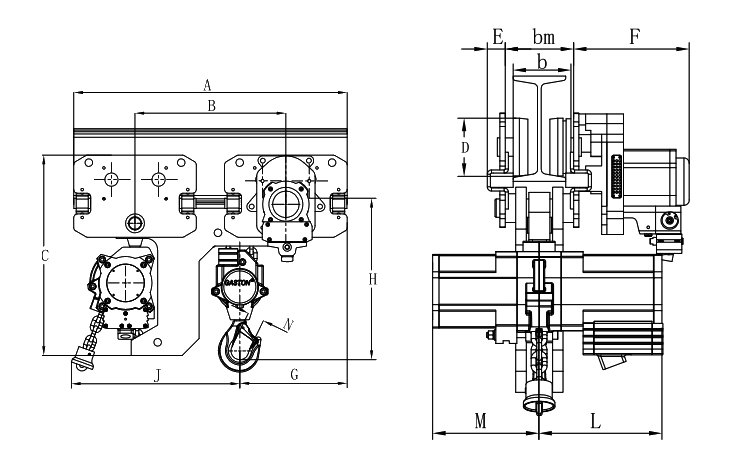

Mått
Mått
Pneumatisk hiss | HQ3-2 | HQ6-2 | HQ10-2 |
Gå bil | QDC-3 | QDC-6 | QDC-10 |
A | 725 | 930 | 930 |
B | 400 | 530 | 530 |
b Spårbreddsområde för löpande spår | 110-150 | 200-250 | 200-250 |
bm | 235 | 330 | 350 |
C | 530 | 695 | 695 |
D | 120 | 135 | 166 |
E | 34 | 68 | 68 |
F | 220 | 291 | 291 |
G | 284.5 | 302 | 306 |
H | 417 | 650 | 650 |
J | 446 | 605 | 605 |
L | 234 | 293 | 303 |
M | 203.5 | 249 | 256 |
N | 35 | 48 | 66 |
