HQ 50 ton pneumatisk lyftanordning

50 tons pneumatisk lyftanordning för gruvdrift, arbetstryck: 0,63Mpa, antal kedjor: 4, motorns uteffekt: 6,3KW, standardlyfthöjden är 3 meter, och lyftslaget kan anpassas för att förlängas. Lyfthastighet för full last: 0,7M/MIN, kedjestorlek: 22*66MM. Gaston pneumatiska hissar har 6 patent, som vart och ett är en fördel med vår pneumatiska hissdesign; överbelastningskoppling, lyften slirar automatiskt och slutar lyfta när den nominella vikten uppnås; ytan på huvudkomponenterna i den pneumatiska motorn behandlas med anti-rostbehandling, vilket inte är lätt att orsaka rost på huvudkomponenterna i den pneumatiska motorn och få motorn att fastna och inte rotera; skalet är gjutet med höghållfast material med stor bärighet; luftregleringsventilen är utformad med en kanal med stor diameter, och den tillräckligt stora ventilationsvolymen säkerställer lyfteffektiviteten hos den pneumatiska hissen; bromsenheten antar en antisladdkonstruktion med inre splines för att säkerställa att den pneumatiska lyftbromsen inte kommer att orsaka att lyftkedjan automatiskt glider ned på grund av att den glider; de övre och nedre krokarna är gjorda av smidesteknik, och krokarna är härdade och värmebehandlade för att öka krokarnas seghet, vilket gör dem inte lätta att bära och hållbara; retardationsdelen antar en stängd design, och interiören kan garanteras vara oljefri under lång tid, och den interna kanaldesignen på kortanordningen kan minska värmen som genereras av reducerarens friktion. Den större fördelen är att det minskar ljudet som genereras av avgaserna från den pneumatiska motorn.

Få en offert

Detaljerade parametrar

Lufttryck (PSI)	Lufttryck (Mpa)	Maximal effekt (HP)	Fri fart (rpm)	Hastighet vid maximal effekt (rpm)	Vridmoment vid maximal effekt (N M)	Gasförbruknig vid maximal effekt (m³/mi)	Stoppa vridmoment och starta vridmoment (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100 %	100 %	100 %	100 %	100 %	100 %
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %


Figuren visar en typisk pneumatisk motorvridmoment och effektkurva vid två olika lufttryck. Motorns hastighet, vridmoment och effekt minskar när lufttrycket minskar.	Figuren visar vridmoment- och hastighetskurvorna för den pneumatiska motorn under två olika lufttryck. Motorns hastighet och vridmoment minskar när lufttrycket minskar. Vridmomentet minskar avsevärt, medan motorhastigheten minskar något när trycket minskar.

Pneumatisk hiss		Enhet	HQ25-2	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
	Lufttryck	Mpa	0.6
	Ladda	Ton	25	30	37	50	75	100
	Antal kedjor	rot	2	2	3	4	3	4
	Motorns uteffekt	KW	6.3	6.3	6.3	6.3	9	9
	Lyfthöjd	M	Standardhöjden är 3 meter
	Lyfthastighet för full last	Meter/minut	1.2	1	0.7	0.7	0.55	0.4
	Lyfthastighet utan last	Meter/minut	2.4	2.3	1.7	1.2	1.3	1
	Full last nedstigningshastighet	Meter/minut	2.6	2.8	2	1.5	1.2	1
	Fullast gasförbrukning - ökad	m³/min	6.5	6.5	6.5	4	7.6	7.6
	Fullast gasförbrukning - ner	m³/min	5.5	5.5	5.5	5.5	6	6
	Kedjestorlek	mm	22*66	22*66	22*66	22*66	32*90	32*90
	Kedjevikt	kg/m	12.2	12.2	12.2	12.2	21.3	21.3
	Standardvikt (3m lyfthöjd)	kg	510	520	860	935	1750	1800
	Längd på styrenhetens luftrör	m	Standardlängd är 3 meter
	Fulllastljud - ökat	DB	78	78	78	78	78	78
	Full belastning buller - ner	DB	82	82	82	82	85	85
	Luftrörskontakt	in	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	Luftrörsstorlek (innerdiameter)	mm	35	35	35	35	35	35

Gå bil	Motorkraft	kw	3	3	3	3
	Nominell lasthastighet	m/min	5	3	3	3
	Motorns luftförbrukning	m/mim	2.5	2.5	2.5	2.5
	Luftrörskontakt	in	G3/4	G3/4	G3/4	G3/4
	Luftrörsstorlek (innerdiameter)	mm	19	19	19	19
	Vikt (vagn)	kg	136	136*2	136*2	247*2

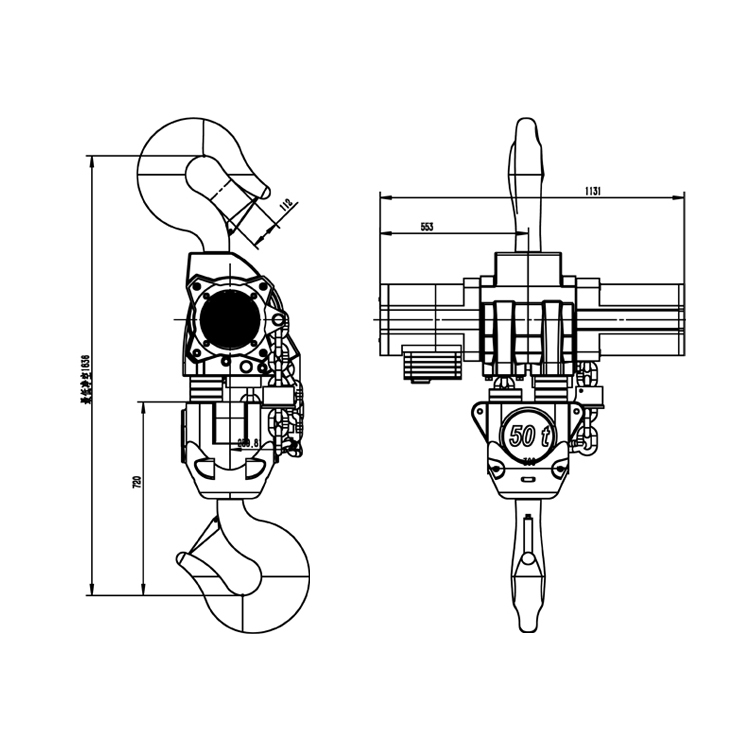

Modell	Enhet	HQ25-3	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
A	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
C	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
E	mm	270	270	270	270	405	365
F	mm	310	310	350	350	450	450
H1 Minsta spelrum	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
Φa	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
