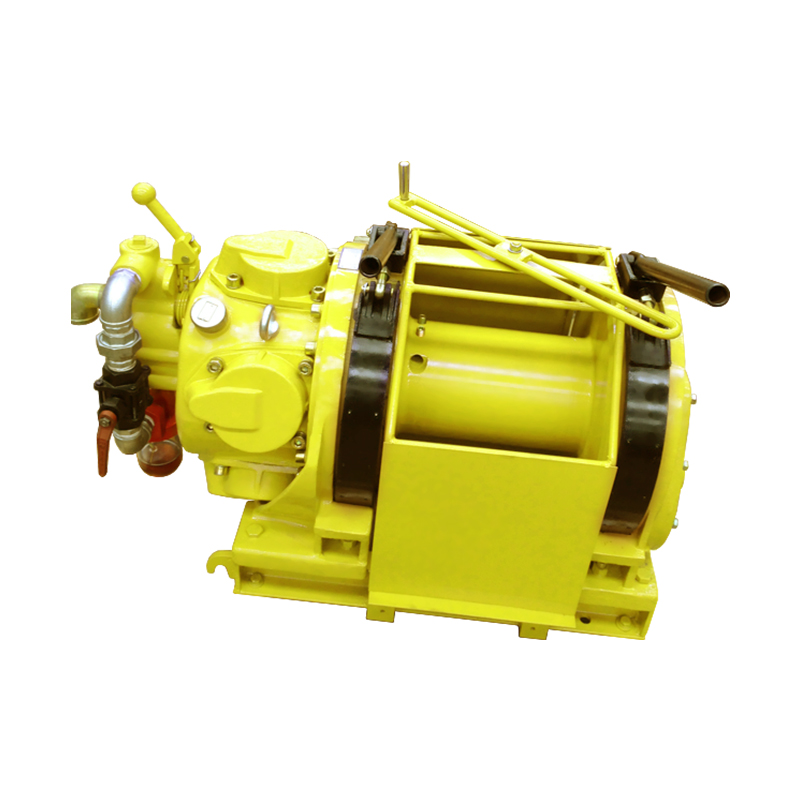

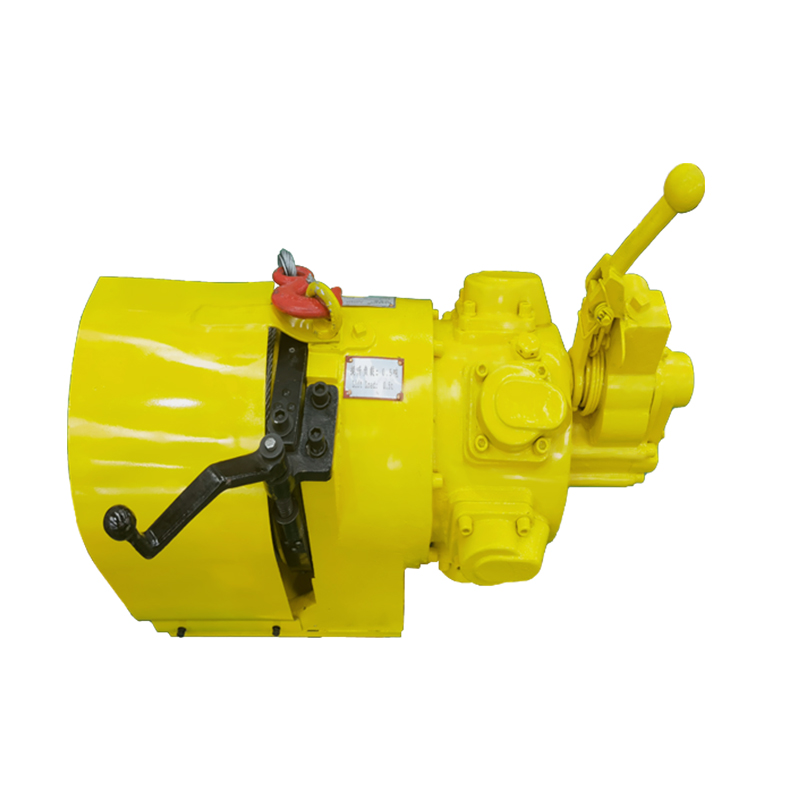

QJH Gaston enfas gruvvinsch är en robust och pålitlig utrustning designad för användning i gruvindustrin. Den har en trumkonfiguration med ett fat, vilket förenklar designen och minskar vinschens totala vikt. Denna vinsch är konstruerad för att ge hög prestanda och effektivitet, med en stark drivlina som säkerställer smidig och konsekvent drift. Säkerhet är en prioritet, med funktioner som inkluderar överbelastningsskydd och nödstoppsmekanismer. Vinschen är också designad för enkelt underhåll, med tillgängliga komponenter för att minimera stilleståndstiden. Dess hållbarhet och tillförlitlighet gör den till ett pålitligt val för att flytta tunga laster i utmanande gruvmiljöer.
Detaljerade parametrar
QJH5 | QJH5D | QJH20 | QJH30 | QJH50 | QJH80 | QJH100 | QJH150 | QJH250 | ||
Tryckluftstryck (Mpa) | 0,6-0,7 | 0,6-0,7 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,8 | 0,7-0,9 | 0,7-1 | |
Första lagrets tryck (KN) | 5 | 5 | 20 | 30 | 50 | 80 | 130 | 150 | 250 | |
Nominell hastighet (m/min) | 48 | 48 | 24 | 24 | 12 | 5 | 6 | 3.5 | 3 | |
Luftmotor | Märkeffekt (KW) | 4 | 4 | 12 | 15 | 17 | 30 | 30 | 30 | 30 |
Antal cylindrar | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
roller | Diameter (mm) | Φ175 | Φ175 | Φ230 | F222 | Φ225 | Φ300 | F506 | F522 | Φ720 |
Bredd (mm) | 120 | 198 | 335 | 335 | 335 | 620 | 810 | 860 | 860 | |
Fälgdiameter (mm) | Φ290 | Φ290 | F465 | F465 | F465 | Φ660 | Φ765 | Φ820 | Φ1150 | |
Repkapacitet (m) | 120 | 120 | 150 | 150 | 150 | 200 | 350 | 200 | 200 | |
Gasförbrukning (L/s) | 125 | 125 | 100 | 220 | 245 | 400 | 400 | 400 | 400 | |
Diameter av stålrep (mm) | 8 | 8 | 14 | 16 | 16 | 24 | 24 | 28 | 38 | |
Mått | Längd (mm) | 725 | 857 | 1190 | 1210 | 1310 | 1760 | 2280 | 2650 | 2700 |
Bredd (mm) | 342 | 342 | 750 | 770 | 770 | 1009 | 1300 | 1400 | 1500 | |
Höjd (mm) | 530 | 440 | 790 | 816 | 1016 | 989 | 1250 | 1260 | 1400 | |
Storlek på inloppsröret | 1 | 1 | 1 | 11/2 | 11/2 | 13/4 | 13/4 | 13/4 | 13/4 | |
Totalvikt (exklusive stållina) (kg) | 120 | 130 | 380 | 418 | 420 | 1380 | 1860 | 3900 | 4100 |
