The Hidden Powerhouse: Discover the World of Positive Displacement Pneumatic Motors

I. Introduktion

En. Hook: Kraften i tryckluft

I världen av industriell automatisering och specialiserade maskiner tar bruset av en kraftfull motor eller brummen från en elmotor ofta i centrum. Ändå, tyst och effektivt, har en annan kraft spelats i årtionden och erbjuder unika fördelar där konventionella kraftkällor kommer till kort: kraften i tryckluft. Denna osynliga, men ändå potent, medium driver en klass av enheter som kallas pneumatiska motorer och fungerar som de osungna hjältarna i otaliga applikationer.

B. Vad är det Positiva förskjutningar pneumatiska motorer ?

A Positiv förskjutning pneumatisk motor är en mekanisk anordning som omvandlar energi från tryckluft till mekanisk rotationsrörelse. Till skillnad från luftmotorer i turbinstil som förlitar sig på det dynamiska luftflödet över blad, arbetar positiva förskjutningsmotorer på en volymetrisk princip. De fångar en fast volym av tryckluft, tillåter den att expandera och sedan uttömma den med hjälp av den resulterande tryckdifferensen för att skapa kontinuerlig roterande rörelse. Denna grundläggande skillnad ger dem distinkta egenskaper och fördelar, särskilt i krävande miljöer.

C. Kort historia och utveckling

Konceptet att använda tryckluft för kraftdatum tillbaka århundraden, med tidiga applikationer inom gruvdrift och tunneling. Utvecklingen av praktiska pneumatiska motorer fick dragkraft på 1800 -talet, drivet av behovet av säkrare och mer robusta kraftkällor under farliga förhållanden där gnistor från elmotorer utgjorde en betydande risk. Med tiden utvecklades mönster från enkla kolvstyrda mekanismer till mer sofistikerade skovel- och växelmotorer, var och en erbjuder specifika prestandaprofiler som är lämpliga för ett breddande utbud av industriella och specialiserade applikationer.

D. Vikt och gemensamma applikationsöversikt

Positiva förskjutning av pneumatiska motorer är nödvändiga i branscher där säkerhet, hållbarhet och exakt kontroll är av största vikt. De finns vanligtvis att driva handverktyg i tillverkning, lyftanordningar i materialhantering, blandare i kemiska anläggningar och specialiserad utrustning i medicinska och livsmedelsförädlingsanläggningar. Deras inneboende säkerhet i explosiva atmosfärer och deras förmåga att stanna utan skador gör dem till ett föredraget val i många utmanande operativa miljöer.

E. Artikelomfång och vad läsaren kommer att lära sig

Den här artikeln kommer att fördjupa sig i de grundläggande principerna som styr positiva förskjutningar pneumatiska motorer, utforska deras olika typer, belysa deras viktigaste fördelar och begränsningar och beskriva deras olika tillämpningar. Vi kommer också att täcka väsentliga urvalskriterier och underhållspraxis och avslutas med en titt på framtida trender inom denna viktiga teknik.

Ii. Grunderna för pneumatisk motorisk drift

A. Tryckluft som energikälla

1. Egenskaper för tryckluft som är relevanta för motorer: Komprimerad luft fungerar som arbetsvätskan och lagrar potentiell energi som omvandlas till kinetisk energi. Dess viktigaste egenskaper för motorisk drift inkluderar dess kompressibilitet (möjliggör energilagring), dess förmåga att expandera (driver motorn) och dess relativt låga viskositet (underlättande flöde).
2. Roll av lufttryck och flöde: Prestanda för en pneumatisk motor är direkt beroende av den medföljande lufttrycket och flödeshastigheten. Tryck dikterar den tillgängliga kraften för att driva motorn, medan flödeshastigheten (volymen per enhetstid) bestämmer motorns hastighet. Högre tryck leder i allmänhet till högre vridmoment och högre flöde leder till högre hastighet.

B. Positiv förskjutningsprincip förklaras

1. Hur en fast luftvolym fångas och utökas: Kärnan i positiv förskjutning ligger i motorns design, vilket skapar förseglade kamrar. Komprimerad luft kommer in i dessa kamrar och skjuter ett rörligt element (som en skovel eller kolv). När elementet rör sig ökar kammarens volym, vilket gör att luften kan expandera och överföra sin energi. När luften har gjort sitt arbete är det uttömt och cykeln upprepar. Denna "positiva förskjutning" säkerställer att en specifik luftvolym används i varje cykel, vilket ger förutsägbar och kontrollerad rörelse.
2. Jämförelse med andra motortyper (t.ex. turbiner - kort): Till skillnad från pneumatiska turbiner, som använder det kontinuerliga luftflödet för att snurra en rotor (liknande en väderkvarn), förlitar positiva förskjutningsmotorer på diskreta volymer luft som verkar på rörliga delar. Detta gör dem i allmänhet mer effektiva vid lägre hastigheter och kan högre startmoment jämfört med turbiner av liknande storlek.

C. Nyckelkomponenter (Allmänt)

Medan specifika mönster varierar, delar mest positiva förskjutningar pneumatiska motorer vanliga väsentliga komponenter:

1. Rotor/axel: Den centrala roterande komponenten som omvandlar den linjära kraften från den expanderande luften till rotationsrörelse och levererar kraft till utgången.
2. Hus: Det yttre höljet som omsluter alla interna komponenter, ger strukturell integritet och innehåller tryckluften.
3. Inlopps-/avgasportar: Öppningar genom vilka tryckluft kommer in i motorn och den spenderade luften förvisas.
4. Tätningselement: Komponenter som O-ringar, packningar och exakt bearbetning som förhindrar luftläckage mellan kamrar och säkerställer effektiv drift.

Iii. Typer av positiva förskjutningar pneumatiska motorer

Positiva förskjutning av pneumatiska motorer finns i flera konfigurationer, var och en passar för olika applikationer baserat på deras unika driftsegenskaper.

A. Vane Motors

1. Beskrivning och konstruktion: Vane Motors består av en cylindrisk rotor monterad excentriskt inom ett större cylindriskt hus. Rektangulära skovlar är monterade i radiella spår i rotorn.
2. Hur de fungerar: När tryckluft kommer in i motorn skjuter den mot skovlarna och tvingar dem utåt mot bostadsväggen på grund av centrifugalkraft. Luften expanderar sedan i de halvmåneformade kamrarna som bildas mellan rotorn, skovlarna och höljet, vilket får rotorn att svänga. När rotorn svänger glider skovlarna tillbaka i sina spår, och den förbrukade luften är uttömd.
3. Fördelar: Vane Motors är kompakta, erbjuder bra startmoment, är lätt reversibla genom att ändra luftflödesriktningen och kan arbeta med relativt höga hastigheter.
4. Nackdelar: De är mottagliga för slitage på skovlarna och höljet på grund av friktion, och luftläckage kan uppstå om tätningar bryts ned, vilket leder till minskad effektivitet.
5. Vanliga applikationer: Används allmänt i handverktyg som slipmaskiner, borrar, skruvmejslar och påverkningsnycklar på grund av deras kompakta storlek och höga kraft-till-vikt.

B. kolvsmotorer

Kolvmotorer är i allmänhet mer robusta och erbjuder högre vridmoment vid lägre hastigheter.

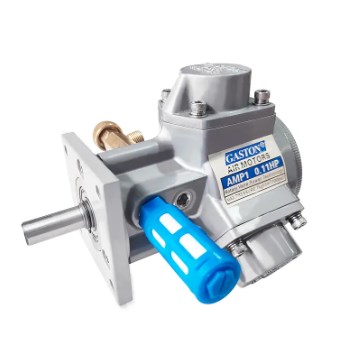

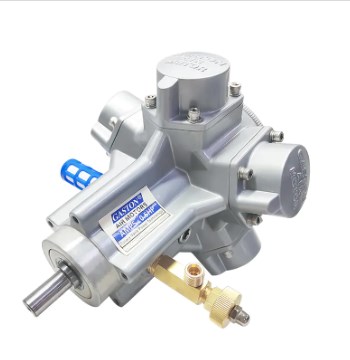

1. Radiella kolvmotorer:
   1. Beskrivning och konstruktion: Dessa motorer har flera kolvar (vanligtvis 3 till 6 eller mer) arrangerade radiellt runt en central vevaxel.
   2. Hur de fungerar: Tryckluft riktas i följd mot varje kolv, vilket tvingar den utåt. Denna linjära rörelse omvandlas till roterande rörelse av vevaxeln, liknande en förbränningsmotor.
   3. Fördelar: Radiella kolvmotorer är kända för sin höga vridmomentproduktion, utmärkta låghastighetsprestanda och robust konstruktion. De är mycket hållbara och kan hantera tunga belastningar.
   4. Nackdelar: De tenderar att vara större och tyngre än skovelmotorer för en given kraftuttag och är i allmänhet mer komplexa i designen.
   5. Vanliga applikationer: Idealisk för applikationer som kräver högt vridmoment och exakt kontroll vid lägre hastigheter, såsom lyftanordningar, vinschar, blandare och stora industriella maskiner.
2. Axiella kolvmotorer (mindre vanligt för pneumatisk):
   1. Kort beskrivning: Även om det är mer utbrett i hydrauliska system, finns axiella kolvkonstruktioner för pneumatiska motorer men är mindre vanliga. De involverar vanligtvis kolvar arrangerade parallellt med drivaxeln, verkar på en swashplatta eller vinglaplatta för att generera roterande rörelse.

C. Gear Motors

1. Beskrivning och konstruktion: Pneumatiska växelmotorer består vanligtvis av två meshingväxlar (extern eller intern) innesluten i ett hus.
2. Hur de fungerar: Tryckluft kommer in i motorn och är instängd i fickorna mellan växtarna och huset. När växlarna roterar transporteras luften och släpps sedan genom avgasporten. Det kontinuerliga luftflödet in och ut ur dessa fickor skapar rotationskraften.
3. Fördelar: Växelmotorer är enkla i design, mycket robusta och generellt väl lämpade för höghastighetsapplikationer. De är mindre benägna att bära än Vane Motors under vissa förhållanden.
4. Nackdelar: De erbjuder vanligtvis lägre startmoment jämfört med Vane- eller kolvmotorer och kan vara mindre effektiva vid mycket låga hastigheter.
5. Vanliga applikationer: Används i applikationer som kräver jämn hastighet och måttligt vridmoment, såsom transportör, små pumpar och viss blandningsutrustning.

D. Membranmotorer (mindre vanligt som roterande, mer för linjär manövrering)

Även om det främst används för linjär manövrering (t.ex. i ventiler eller pumpar) finns vissa roterande membranmotorer. De använder avböjningen av ett flexibel membran för att driva en mekanism som översätter linjär rörelse till roterande rörelse. Dessa är mindre vanliga som primära roterande kraftkällor men exemplifierar principen om positiv förskjutning.

Iv. Viktiga egenskaper och fördelar

Positiva förskjutningar Pneumatic Motors erbjuder flera övertygande fördelar som gör dem till det föredragna valet i specifika industriella sammanhang.

A. Säkerhet i farliga miljöer

1. Icke-sparkande operation: Till skillnad från elektriska motorer använder pneumatiska motorer inte elektricitet och genererar därför inte gnistor under drift. Detta är en kritisk säkerhetsfunktion i miljöer som innehåller brandfarliga gaser, ångor eller damm.
2. Explosionssäker natur: Deras inneboende design gör att de i sig är säkra för användning i explosiva atmosfärer (klassificerade som ATEX -zoner eller motsvarande), vilket avsevärt minskar risken för antändning.

B. Hög effekt-till-viktförhållande

Pneumatiska motorer kan leverera betydande kraft i förhållande till deras storlek och vikt, vilket gör dem idealiska för bärbara verktyg och applikationer där utrymme och vikt är kritiska överväganden.

C. Omedelbar start, stopp och reversering

De kan starta, stoppa och vända riktningen nästan omedelbart helt enkelt genom att kontrollera lufttillförseln. Detta snabba svar är avgörande för applikationer som kräver snabba och exakta rörelser.

D. Variabel hastighet och vridmomentkontroll

1. Enkel strypning av lufttillförsel: Hastigheten och vridmomentet för en pneumatisk motor kan enkelt styras genom att reglera det inkommande lufttrycket och flödet. Detta kan uppnås med enkla ventiler och erbjuder flexibel och intuitiv drift.

E. Överbelastningsskydd (stallar utan skador)

En betydande fördel är deras förmåga att stanna under överbelastningsförhållanden utan att drabbas av skador. När lasten överskrider motorns vridmomentkapacitet stannar den helt enkelt. När överbelastningen har tagits bort kan den återuppta operationen utan att kräva återställning eller reparation, till skillnad från elektriska motorer som kan överhettas och brinna ut.

F. Hållbarhet och robusthet

1. Tolerans mot hårda miljöer (damm, värme, luftfuktighet): Pneumatiska motorer är i sig robusta och tål hårda driftsförhållanden, inklusive höga temperaturer, dammiga miljöer och hög luftfuktighet, vilket kan äventyra elektriska motorer.

G. Cool drift (luftutvidgning kyler motorn)

När tryckluften expanderar inom motorn orsakar det en kyleffekt. Detta innebär att pneumatiska motorer i allmänhet kör svalare än elektriska motorer, vilket minskar risken för överhettning och förlängning av deras livslängd, särskilt i kontinuerlig drift.

V. Nackdelar och begränsningar

Trots deras många fördelar har positiva förskjutningspneumatiska motorer också vissa begränsningar som måste beaktas.

A. energieffektivitet

1. Lägre effektivitet jämfört med elmotorer: I allmänhet är pneumatiska motorer mindre energieffektiva än deras elektriska motsvarigheter. Processen för att komprimera luften förbrukar en betydande mängd energi, och det finns inneboende förluster i motorns drift.
2. Hög komprimerad luftförbrukning: För att leverera kraft kräver dessa motorer en kontinuerlig och betydande utbud av tryckluft, vilket kan vara kostsamt att generera och underhålla.

B. ljudnivåer

Pneumatiska motorer kan vara ganska bullriga under drift, främst på grund av det snabba avgasen från tryckluft. Ljuddämpare och ljuddämpare är ofta skyldiga att mildra denna fråga, särskilt i inomhusmiljöer.

C. Luftkvalitetskrav

1. Behov av filtrerad och smörjad luft: För optimal prestanda och livslängd kräver pneumatiska motorer rena, torra och ofta smörjade tryckluft. Föroreningar som fukt, smuts och olja kan orsaka slitage, korrosion och blockeringar.
2. Påverkan av föroreningar: Dålig luftkvalitet leder till ökat underhåll, minskad effektivitet och för tidigt misslyckande av motorkomponenter.

D. OLAD AIR HANTERING

1. Potential för buller och oljedimma: Den utmattade luften kan vara hög och om lufttillförseln smörjs kan frigöra en oljedimma i miljön, vilket kan kräva ventilations- eller uppsamlingssystem.

E. Kostnad för tryckluftsinfrastruktur

Implementering av ett pneumatiskt system kräver en investering i luftkompressorer, torktumlare, filter, regulatorer och distributionsrör, vilket kan vara en betydande kostnad och pågående kostnad.

Vi. Applikationer av positiva förskjutningar pneumatiska motorer

Den unika kombinationen av säkerhet, kraft och kontroll som erbjuds av positiva förskjutningar pneumatiska motorer gör dem nödvändiga inom ett brett spektrum av industrier och applikationer.

A. Industriella verktyg

De är arbetshästarna i många workshops och monteringslinjer, drivande:

• Kvarnar: För materialborttagning och efterbehandling.
• Borrar: För exakt hål tråkigt.
• Påverkningsnycklar: För högvridning och lossning.
• Skruvmejslar: För monteringsuppgifter som kräver kontrollerat vridmoment.

B. Materialhantering

Deras robusta natur och förmåga att hantera tunga belastningar gör dem idealiska för:

• Lyftanordningar: För att lyfta och sänka tunga föremål säkert.
• Vinschar: För att dra och placera belastningar.
• Transportörer: För körmaterialtransportsystem.

C. Blandning och agitation

Den icke-sparkande egenskapen är avgörande i miljöer med brandfarliga material:

• Målblandare: Säkerställa enhetlig konsistens utan antändningsrisk.
• Kemiska agitatorer: Omrörning av frätande eller flyktiga ämnen säkert.

D. Mat- och dryckesindustrin

Deras förmåga att motstå tvätt och arbeta under sterila förhållanden är mycket värderad:

• Tvättfunktioner: Motorer utformade för att motstå vatten- och rengöringsmedel.
• Sterila miljöer: Används vid bearbetning och förpackning där hygien är av största vikt.

E. gruvdrift och konstruktion

Deras hållbarhet och motstånd mot hårda förhållanden är väsentliga:

• Robusthet under hårda förhållanden: Arbetar pålitligt i dammiga, våta och robusta miljöer.

F. Medicinsk och läkemedel

De icke-magnetiska egenskaperna och säkerheten är avgörande för känsliga tillämpningar:

• Sterilisering: Kan steriliseras för användning i medicintekniska produkter.
• Icke-magnetiska egenskaper: Säker för användning nära MR -maskiner och annan känslig elektronisk utrustning.

G. bilindustrin

Från monteringslinjer till reparationsbutiker används de för olika uppgifter som kräver tillförlitlig kraft och kontroll.

Vii. Urvalskriterier för pneumatiska motorer

Att välja rätt pneumatisk motor innebär utvärdering av flera viktiga faktorer för att säkerställa optimal prestanda och livslängd för en given applikation.

Kriterium	Beskrivning
Krav och vridmomentkrav	Bestäm nödvändig utgångseffekt och vridmoment för applikationen. Detta kommer att diktera motorns storlek och typ (t.ex. vinge för högre hastighet, kolv för högre vridmoment).
Hastighetsområde	Tänk på den nödvändiga driftshastigheten och om kontroll av variabel hastighet är nödvändig.
Luftförbrukning	Utvärdera motorns luftförbrukningshastighet (CFM eller L/min) för att säkerställa att den är i linje med den tillgängliga komprimerade luftförsörjningskapaciteten. Hög konsumtion kan leda till ökade driftskostnader.
Driftstryck	Matcha motorns nominella driftstryck till det tillgängliga systemtrycket.
Storlek och viktbegränsningar	Konto för de fysiska dimensionerna och vikten på motorn, särskilt för bärbara verktyg eller rymdbegränsade installationer.
Miljöförhållanden	Utvärdera driftsmiljön för faktorer som temperatur, luftfuktighet, damm och närvaro av farliga material, välja en motor utformad för att motstå dessa förhållanden.
Reversibilitetsbehov	Bestäm om applikationen kräver att motorn ska fungera både medurs och moturs. De flesta skovel- och kolvmotorer är lätt reversibla.
Underhåll och användbarhet	Tänk på underhållets enkla underhåll, tillgänglighet för reservdelar och den förväntade livslängden för motorn.

Viii. Underhåll och felsökning

Korrekt underhåll är avgörande för att säkerställa den långsiktiga tillförlitligheten och effektiviteten hos positiva förskjutningar pneumatiska motorer.

A. Regelbunden smörjning

De flesta pneumatiska motorer kräver smörjning, ofta genom en smörjning i linjen som tillför en fin dimma av olja till tryckluften. Regelbundna kontroller och påfyllning av smörjaren är viktiga.

B. Luftfiltrering och reglering

Se till att tryckluftförsörjningen är korrekt filtrerad för att ta bort föroreningar (smuts, rost, fukt) och regleras till rätt driftstryck. Filter ska rengöras eller bytas ut regelbundet.

C. Inspektion för slitage

Inspektera regelbundet motorn för tecken på slitage på komponenter som skovlar, kolvar, lager och tätningar. Ta itu med eventuella problem för att förhindra ytterligare skador.

D. Vanliga problem och lösningar

• Förlust av makt: Kan bero på otillräckligt lufttryck/flöde, slitna inre komponenter (t.ex. skovlar, tätningar) eller tilltäppta luftfilter.
• Överdriven luftförbrukning: Indikerar ofta inre luftläckage på grund av slitna tätningar eller skadade komponenter.
• Överhettning: Även om det är sällsynt, kan uppstå om motorn kontinuerligt överbelastas eller om smörjning är otillräcklig.
• Buller: Kan indikera slitna lager, feljusterade komponenter eller helt enkelt behovet av en mer effektiv ljuddämpare.

Ix. Framtida trender och slutsats

A. Framsteg inom effektivitet och material

Pågående forskning fokuserar på att förbättra energieffektiviteten hos pneumatiska motorer genom avancerade mönster, bättre tätningstekniker och användning av nya, lågfriktionsmaterial. Detta syftar till att minska tryckluftförbrukningen och göra dem mer konkurrenskraftiga med elmotorer i ett bredare utbud av applikationer.

B. Integration med kontrollsystem

Moderna pneumatiska motorer integreras alltmer med sofistikerade styrsystem, inklusive proportionella ventiler och sensorer, vilket möjliggör mer exakt hastighet, vridmoment och positionskontroll. Detta förbättrar deras mångsidighet i automatiserade processer.

C. Fortsatt relevans i nischapplikationer

Trots ökningen av elektriska enheter kommer positiva förskjutningar av pneumatiska motorer att fortsätta att ha en viktig plats i nischapplikationer där deras inneboende säkerhet, robusthet och förmåga att arbeta i hårda eller farliga miljöer förblir oöverträffade.

D. Sammanfattning av viktiga fördelar och deras varaktiga värde

Sammanfattningsvis erbjuder positiva förskjutningar av pneumatiska motorer en unik blandning av säkerhet, kraftdensitet, omedelbar kontroll och hållbarhet. Deras förmåga att arbeta utan gnistor, tål hårda förhållanden och stall utan skador gör dem oundgängliga verktyg i branscher, allt från tillverkning och konstruktion till medicinsk och livsmedelsbearbetning.

E. Slutliga tankar om rollen som pneumatiska motorer i modern industri

Även om det kanske inte är så allmänt synligt som elektriska motorer, är positiva förskjutning av pneumatiska motorer ett bevis på teknikens uppfinningsrikedom. De fortsätter att vara en pålitlig, kraftfull och säker lösning för kritiska uppgifter, vilket bevisar att den enkla men ändå effektiva kraften i tryckluft förblir en hörnsten i modern industriell kapacitet. När tekniken går framåt kommer dessa motorer sannolikt att fortsätta att utvecklas och bli ännu effektivare och integrerade, vilket säkerställer deras bestående roll i ett mångsidigt och krävande industrilandskap.
