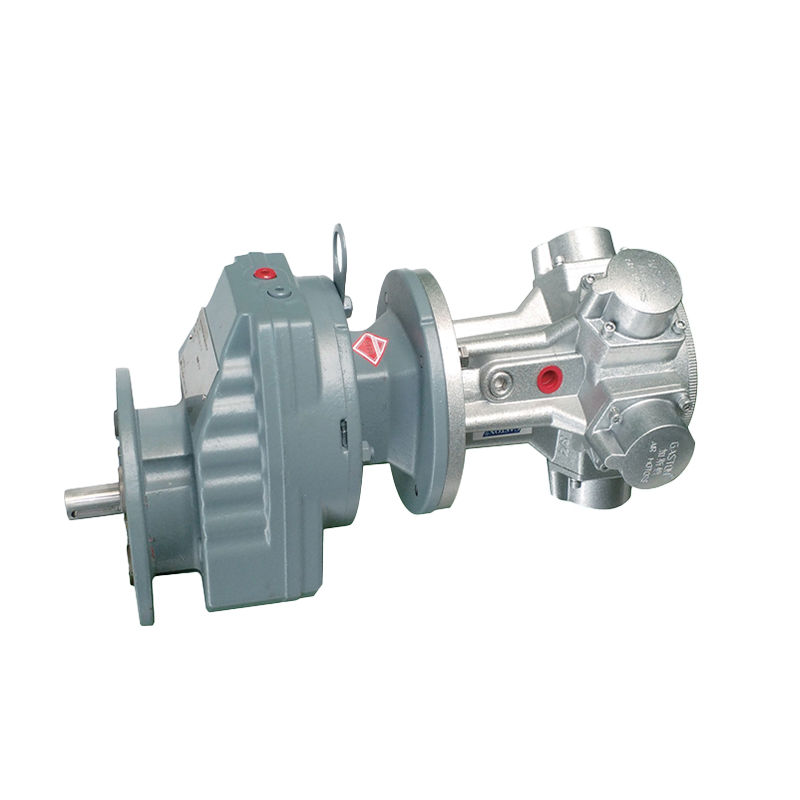

Produktparametrar för AMP5-R spiralväxelreduktion pneumatisk motor:
Reduktionsförhållande: 3-103, effekt: 0,37KW, hästkrafter: 0,5HP, vridmoment: 15,2-450,2N.m, fri hastighet: 220-5RPM, luftförbrukning: 0,395m³/min, vikt: 11,5-42KG (olika reduktionsförhållanden, olika vikter), valfria installationsmetoder: vertikal, horisontell, valfri manuell styrning ventil, broms, styrenhet.
Standardfunktioner:
Genom att använda tryckluft som strömkälla för säkerhet och explosionssäker, har produkten ett explosionssäkert certifikat och uppfyller nationella säkerhetsstandarder. Den spiralformade växelreduceraren använder kontrollventilen för att växla start, justering och stopp, och kan omedelbart vända riktningen. Motorn är designad för att vara innesluten som en helhet och kan användas i dammiga, fuktiga och tuffa miljöer. Det används ofta i den kemiska industrin, halvledare, kristaller, petrokemikalier, biokemisk teknik, färgfabriker, automatiserade maskiner och andra industrier.
Arbetsmiljö:
Vätska: Tryckluft
Användningstryck: 5 kg/cm 2 (70psi)
Max arbetstryck: 6Kg/cm 2 (85psi)
Omgivningstemperatur: -10°C~ 70°C (kan endast användas i icke-fryst tillstånd)
Smörjolja: IS0VG32 eller liknande. (Det är nödvändigt att tillsätta olja med en oljedimma, 2~3 droppar per minut).
Kontinuerlig användning: Ja (kan inte köras kontinuerligt utan belastning).
Rekommenderad hastighet: (0,3~1) x maximal utgående hastighet.
Detaljerade parametrar

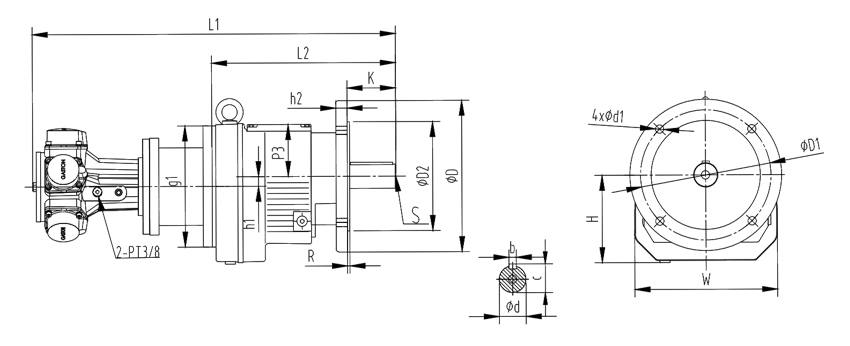

Monteringsmåttritning och måtttabell
Vertikal installation
Produktmodell | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | p3 | g1 | d1 | Axiell änddel | ||||
d | b | c | S | K | ||||||||||||||
AMP5-RF2-G3.37 | 454 17.9 " | 199 7,8" | 140 5,51" | 115 4.53 " | 95 3,74" | 92 3,62" | 142 5.59 " | 3 0.12 " | 405 0,16" | 9 0,35" | 57 3,62" | 120 4,72" | 8.5 0.33 " | 025k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1.97 " |
AMP5-RF2-G5 | ||||||||||||||||||
AMP5-RF2-G10.13 | ||||||||||||||||||
AMP5-RF3-G19.31 | 462 182" | 207 8,15" | 160 6,3" | 130 5,12" | 110 4,33" | 94 3,7" | 161 6.34 " | 35 0.14 " | 101 0.14 " | 10 0,39" | 61 2,4" | 120 4,72" | 9 035" | Φ25k6 0.98 " | 8 0,31" | 28 031" | M10 | 50 1.97 " |
AMP5-RF3-G32.4 | ||||||||||||||||||
AMP5-RF5-G43.3 | 523 20,6" | 257 10,12" | 200 7,87" | 165 6.5 " | 130 5,12" | 121 4,76" | 202 7,95" | 35 0.14 " | 112 0,14" | 12 0,47" | 72 2,83" | 160 6,3" | 11 0,43" | Φ35k6 1,38" | 10 0,39" | 38 0,39" | M12 | 70 2,76" |
AMP5-RRF5-G53.22 | ||||||||||||||||||
AMP5-RF5-G69.23 | ||||||||||||||||||
AMP5-RF7-G81.8 | 565 22,2" | 300 11,81" | 300 11,81" | 265 10,43" | 230 9,06" | 144 5,67" | 235 9,25" | 4 0,16" | 159 0. 16" | 16 0,63" | 88 3.46 " | 200 7,87" | 135 0,53" | Φ40k6 1,57" | 12 0,47" | 43 0,47" | M16 | 80 3,15" |
AMP5-RF7-G102.99 |
Horisontell installation
Produktmodell | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | H2 | A1 | h1 | T | d0 | h | Axiell änddel | ||||
d | b | c | S | K | ||||||||||||||||
AMP5-R2-G3.37 | 448 17.6 " | 193 7,6" | 130 5,12" | 152 5,98" | 110 4,33" | 151 5,94" | 151 5,94" | 90 3,54" | 147 5,79" | - | 25 0,98" | 3.4 0.13 " | 32 1,26" | 9 0.35 " | 18 0,71" | Φ25k6 0.98 " | 8 0.31 " | 28 0.31 " | M10 | 50 1.97 " |
AMP5-R2-G5 | ||||||||||||||||||||
AMP5-R2-G10.13 | ||||||||||||||||||||
AMP5-R3-G19.31 | 456 18" | 207 8,15" | 130 5.12 " | 160 6,3" | 110 4,33" | 145 571" | 161 6,34" | 90 3,54" | 151 5.94 " | - | 25 0,98" | 10.1 0,4" | 35 1,38" | 9 035" | 18 0.71 " | Φ25k6 0,98" | 8 0,31* | 28 0,31* " | M10 | 50 1.97 " |
AMP5-R3-G32.4 | ||||||||||||||||||||
AMP5-R5-G43.3 | 523 20,6" | 257 10,12" | 165 6.49 " | 200 7,87" | 135 5,31" | 190 7,48" | 202 7 .95" | 115 4,53" | 187 7,36" | - | 30 1,18" | 112 0. 44" | 55 2,17" | 135 0,53" | 24 0.94 " | Φ35k6 1.38 " | 10 0,39* | 38 039 " | M12 | 70 2,76" |
AMP5-R5-G53.22 | ||||||||||||||||||||
AMP5-R5-G69.23 | ||||||||||||||||||||
AMP5-R7-G81.8 | 565 22,2" | 300 11,81" | 205 8,07" | 245 9,65" | 170 6,69" | 230 9,06" | 235 9,25" | 140 5,51" | 228 8,98" | 269 10,59" | 35 1,38" | 159 0,63" | 60 2,36" | 175 0,69" | 30 1.18 " | Φ40k6 1,57" | 12 0,47" | 43 0.47 " | M16 | 80 3,15" |
AMP5-R7-G102.99 |
Tekniskt datablad
Produkt Modell | Driva | Betygsatt hastighet | Vridmoment | Stopp Vridmoment | Luft konsumtion | Vikt | ||||
(HP) | (Kw) | (RPM) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (m 3 /min) | (CFM) | (KG) | |
AMP5-R2/RF2-G3.37 | 0.5 | 0.37 | 220 | 15.2 | 11.2 | 30.9 | 22.8 | 0.395 | 14 | 11.5 |
AMP5-R2/RF2-G5 | 150 | 22.1 | 16.3 | 45.2 | 33.4 | |||||
AMP5-R2/RF2-G10.13 | 74 | 45.2 | 33.4 | 94.6 | 69.8 | |||||
AMP5-R3/RF3-G19.31 | 38 | 85.3 | 63 | 174.3 | 128.6 | 14.5 | ||||
AMP5-R3/RF3-G32.4 | 22 | 143.2 | 105.7 | 300.6 | 221.8 | |||||
AMP5-R5/RF5-G43.3 | 15 | 191.3 | 141.2 | 397.6 | 293.4 | 24 | ||||
AMP5-R5/RF5-G53.22 | 12 | 232.5 | 171.6 | 464.2 | 342.6 | |||||
AMP5-R5/RF5-G69.23 | 9 | 302.5 | 223.2 | 598.7 | 441.8 | |||||
AMP5-R7/RF7-G81.8 | 8 | 356.6 | 263.2 | 695.4 | 513.2 | 42 | ||||
AMP5-R7/RF7-G102.993 | 5 | 450.2 | 332.2 | 877.8 | 655.2 |
