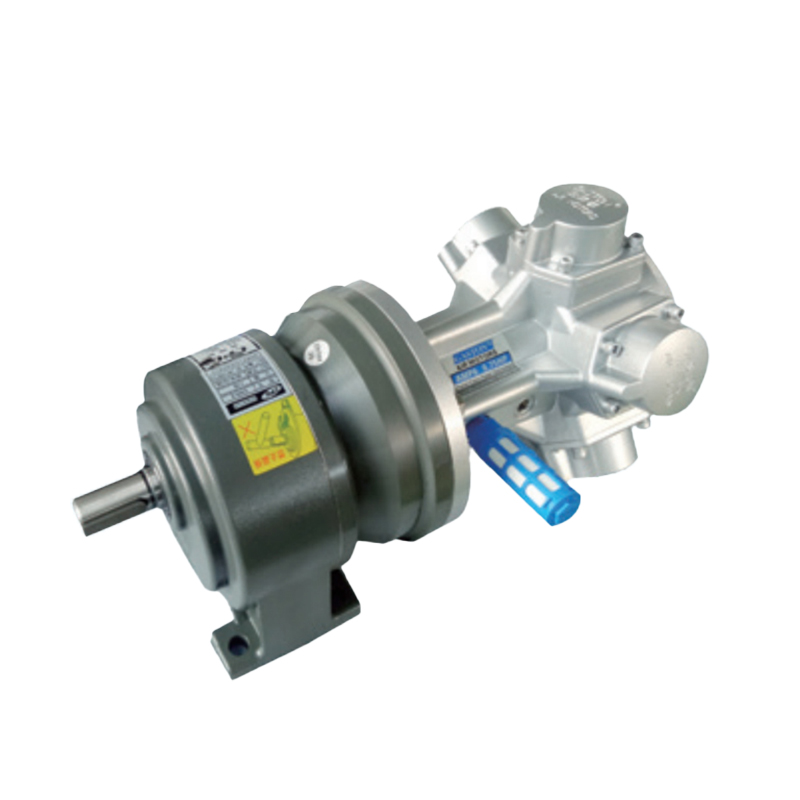

AMP6-C Luftmotor med högt vridmoment

Produktparametrar för AMP6-C spiralväxelreduktion pneumatisk motor:
Reduktionsförhållande: 3-150, effekt: 0,56KW, hästkrafter: 0,75HP, vridmoment: 21,7-969,2N.m, fri hastighet: 216-4RPM, luftförbrukning: 0,5m³/min, vikt: 7,3-11,2KG (olika reduktionsförhållanden , olika vikter), valfria installationsmetoder: vertikal, horisontell, valfri manuell kontroll ventil, broms, styrenhet.

Standardfunktioner:
Genom att använda tryckluft som strömkälla för säkerhet och explosionssäker, har produkten ett explosionssäkert certifikat och uppfyller nationella säkerhetsstandarder. Den spiralformade växelreduceraren använder kontrollventilen för att växla start, justering och stopp, och kan omedelbart vända riktningen. Motorn är en övergripande sluten design och kan användas i dammiga, fuktiga och tuffa miljöer. Det används ofta i den kemiska industrin, halvledare, kristaller, petrokemikalier, biokemisk teknik, färgfabriker, automatiserade maskiner och andra industrier.

Arbetsmiljö:
Vätska: Tryckluft
Användningstryck: 5 kg/cm 2 (70psi)
Max arbetstryck: 6Kg/cm 2 (85psi)
Omgivningstemperatur: -10°C~ 70°C (kan endast användas i icke-fryst tillstånd)
Smörjolja: IS0VG32 eller liknande. (Det är nödvändigt att applicera olja med en oljedimma, 2~3 droppar per minut).
Kontinuerlig användning: Ja (kan inte köras kontinuerligt utan belastning).
Rekommenderad hastighet: (0,3~1) x maximal utgående hastighet.

  • Detaljerade parametrar

Monteringsmåttritning och måtttabell

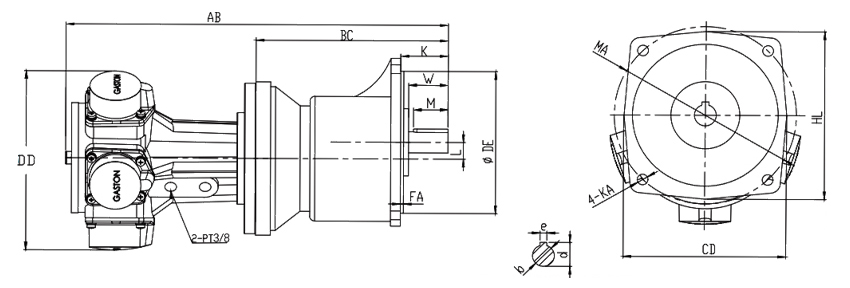

Vertikal installation

Modellll Minskning förhållande AB B.C DE FA DD CD HL MA KA L K W M Axial änddelen
b d e

AMP5

AMP6

3-10 388 195 148 3 120 165 175 185 11 17.5 48 40 35 Φ22h6 25 7
15,3" 7,68" 5,83" 0,12" 4,72" 6,5" 6,88" 7,28" 0,43" 0,69" 1,89" 1,57" 1,38" 0,87" 0,98" 0,27"
15-90 418 225 170 3 120 195 205 220 12 23 58 45 40 Φ28h6 31.1 7
16,5" 8,86" 6,67" 0,12" 4,72" 7,68" 8,07" 8,66" 0,47" 0,9" 2,28" 1,77" 1,57" 1,1" 1,22" 0,27"
100-200 448 255 185 3 120 225 248 255 15 30 65 55 50 Φ32h6 35.5 10
17,6" 10" 7,28" 0,12" 4,72" 10" 9,76" 10" 0,59" 1,18" 2,56" 2,17" 1,97" 1,26" 1,4" 0,39"

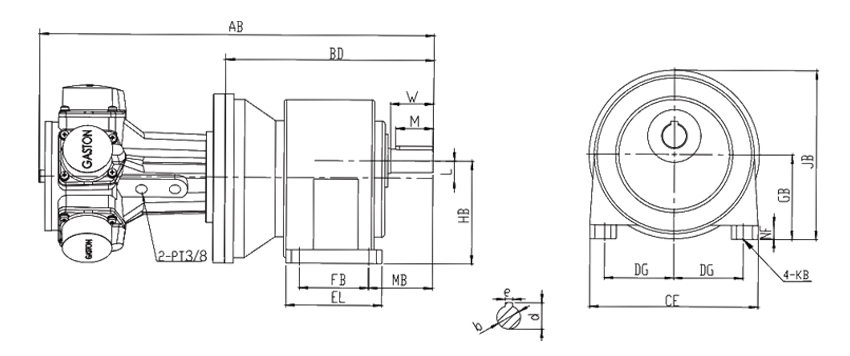

Horisontell installation

Model Minskning förhållande AB BD FB EL MB HB L DG CE GB JB KB NF W M Axial avsluta del
b d e
AMP5 AMP6 3-10 388 195 65 90 60 97.5 17.5 65 158 80 152 11 13 40 35 Φ22h6 25 7
15,3" 7,68" 2,56" 3,54" 2,36" 3,84" 0,69" 2,56" 6,22" 3,15" 5,98" 0,43" 0,51" 1,57" 1,38" 0,87" 0,98" 0,27"
15-90 418 225 90 120 68 116 23 70 178 93 178 11 17 45 40 Φ28h6 31.1 7
16,5" 8,86" 3,54" 4,72" 2,68" 4,57" 0,9" 2,76" 7" 3,66" 7" 0,43" 0,67" 0,67" 1,57" 1,1" 1,22" 0,27"
100-200 448 255 130 165 70 140 30 85 210 110 212 13 23 55 45 Φ32h6 35.5 10
17,6" 10" 5,12" 6,5" 2,75" 5,51" 1,18" 3,35" 8,27" 4,33" 8,35" 0,51" 0,91" 2,17" 1,77" 1,26" 1,4" 0,39"

Tekniskt datablad

Produkt Model Driva Betygsatt hastighet Vridmoment Stopp Vridmoment Luft konsumtion Vikt
KW) (HP) (RPM) (Nm) (Ift. bt) (Nm) (lft. bt) (m 3 /min) (CFM) (KG)
AMP6-L/FG3 0.56 0.75 216 21.7 16 44.5 32.8 0.5 17.7 7.3
AMP6-L/FG5 0.56 0.75 130 35.6 26.3 74.6 55.1 0.5 17.7 7.3
AMP6-L/FG10 0.56 0.75 65 72 53.1 152.6 112.6 0.5 17.7 7.3
AMP6-L/FG15 0.56 0.75 43 106.2 78.4 226.2 166.9 0.5 17.7 8.5
AMP6-L/FG20 0.56 0.75 32 141.5 104.4 299.8 221.3 0.5 17.7 8.5
AMP6-L/FG30 0.56 0.75 21 209.5 154.6 450.4 332.4 0.5 17.7 8.5
AMP6-L/FG50 0.56 0.75 13 345.3 254.8 742.9 548.3 0.5 17.7 8.5
AMP6-L/FG80 0.56 0.75 8 542.5 400.4 1171.8 864.8 0.5 17.7 8.5
AMP6-L/FG100 0.56 0.75 6.5 668.5 493.4 1450.7 1070.6 0.5 17.7 11.2
AMP6-L/FG120 0.56 0.75 5.2 785.3 579.6 1696.7 1252.2 0.5 17.7 11.2
AMP6-L/FG1503 0.56 0.75 4 969.2 715.3 2132.3 1573.6 0.5 17.7 11.2
