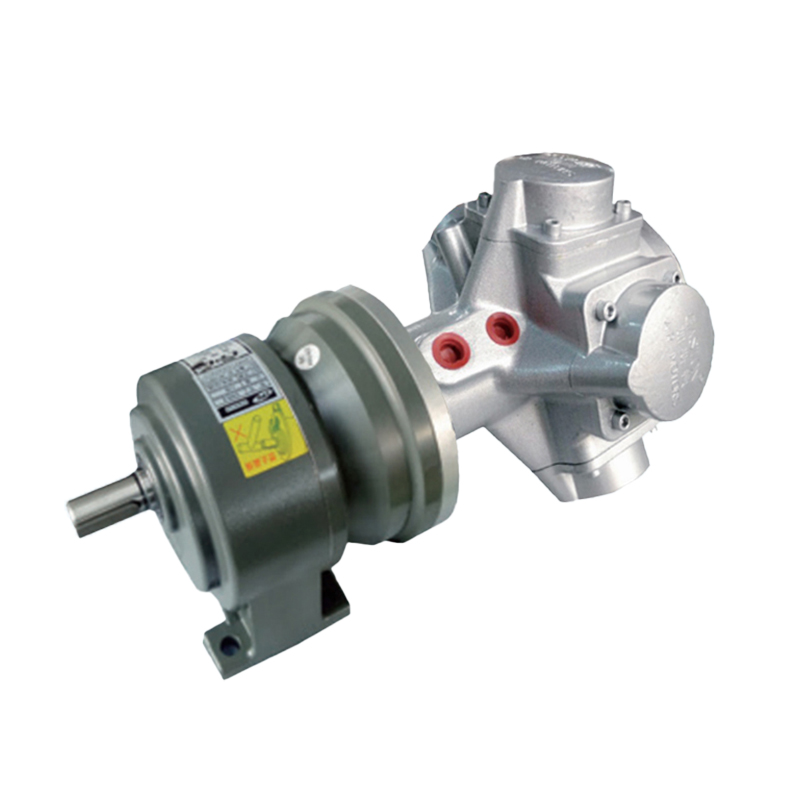

Produktparametrar för AMP7-C spiralväxelreduktion pneumatisk motor:
Reduktionsförhållande: 3-30, effekt: 1,1KW, hästkrafter: 1,5HP, vridmoment: 75,5-730,5N.m, fri hastighet: 120-12RPM, luftförbrukning: 0,9m³/min, vikt: 34,1-48KG (olika reduktionsförhållanden, olika vikter), valfria installationsmetoder: vertikal, horisontell, valfri manuell styrventil, broms, kontroller.
Standardfunktioner:
Genom att använda tryckluft som strömkälla för säkerhet och explosionssäker, har produkten ett explosionssäkert certifikat och uppfyller nationella säkerhetsstandarder. Den spiralformade växelreduceraren använder kontrollventilen för att växla start, justering och stopp, och kan omedelbart vända riktningen. Motorn har en övergripande sluten design och kan användas i dammiga, fuktiga och tuffa miljöer. Det används ofta i den kemiska industrin, halvledare, kristaller, petrokemikalier, biokemisk teknik, färgfabriker, automatiserade maskiner och andra industrier.
Arbetsmiljö:
Vätska: Tryckluft
Användningstryck: 5 kg/cm 2 (70psi)
Max arbetstryck: 6Kg/cm 2 (85psi)
Omgivningstemperatur: -10°C~ 70°C (kan endast användas i icke-fryst tillstånd)
Smörjolja: IS0VG32 eller liknande. (Det är nödvändigt att tillsätta olja med en oljedimma, 2~3 droppar per minut).
Kontinuerlig användning: Ja (kan inte köras kontinuerligt utan belastning).
Rekommenderad hastighet: (0,3~1) x maximal utgående hastighet.
Detaljerade parametrar
Monteringsmåttritning och måtttabell

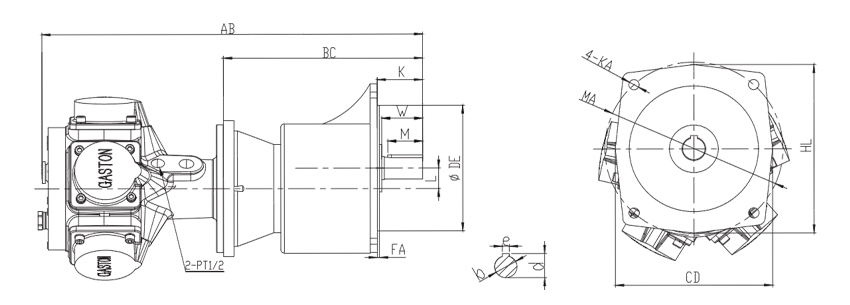

Vertikal installation
Modellll | Minskning förhållande | AB | B.C | DE | FA | DD | CD | HL | MA | KA | L | K | W | M | Axial änddelen | ||
b | d | e | |||||||||||||||
AMP7 | 3-25 | 516.5 | 250 | 170 | 3 | 265 | 195 | 205 | 220 | 12 | 23 | 58 | 45 | 40 | Φ28h6 | 31.1 | 7 |
20,3" | 9,84" | 6,69" | 0,12" | 10,4" | 7,68" | 8,07" | 8,66" | 0,47" | 0,91" | 2,56" | 1,77" | 1,57" | 1,1" | 1,22" | 0,27" | ||
30-120 | 551.5 | 285 | 185 | 3 | 265 | 225 | 248 | 255 | 15 | 30 | 65 | 55 | 50 | Φ32h6 | 35.5 | 10 | |
21,7" | 11,22" | 7,28" | 0,12" | 10,4" | 8,85" | 9,76" | 10" | 059" | 1,18" | 2,56" | 2,17" | 1,97" | 1,26" | 1,4" | 0,39" |

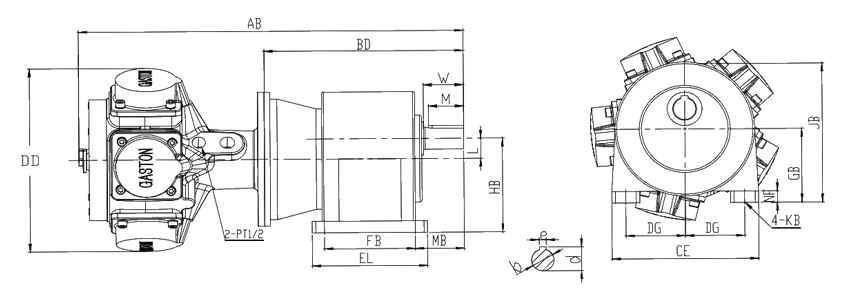

Horisontell installation
Model | Minskning förhållande | AB | BD | FB | EL | MB | HB | L | DG | CE | GB | JB | KB | NF | W | M | Axial end del | ||
b | d | e | |||||||||||||||||
AMP7 | 3-25 | 516.5 | 250 | 90 | 120 | 68 | 116 | 23 | 70 | 178 | 93 | 178 | 11 | 17 | 45 | 40 | Φ28h6 | 31.1 | 7 |
20,3" | 9,84" | 3,54" | 4,72" | 2,68" | 4,57" | 0,91" | 2,76" | 7,0" | 3,66" | 7,0" | 0,43" | 0,67" | 1,77" | 1,57" | 1,1" | 1,22" | 0,27" | ||
30-120 | 551.5 | 285 | 130 | 165 | 70 | 140 | 30 | 85 | 210 | 110 | 212 | 13 | 23 | 55 | 50 | Φ32h6 | 35.5 | 10 | |
21,7" | 1,22" | 5,12" | 6,5" | 2,76" | 5,51" | 1,18" | 3,35" | 8,27" | 4,33" | 8,35" | 0,51" | 0,91" | 2,17" | 1,97" | 1,26" | 1,4" | 0,39" |
Tekniskt datablad
Produkt Model | Driva | Betygsatt hastighet | Vridmoment | Stopp Vridmoment | Luft konsumtion | Vikt | ||||
KW) | (HP) | (RPM) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (m 3 /min) | (CFM) | (KG) | |
AMP7-L/FG31.1 | 1.5 | 120 | 75.5 | 55.7 | 158.5 | 117 | 0.9 | 31.8 | 33.9 | 34.1 |
AMP7-L/FG51.1 | 1.5 | 72 | 128.6 | 94.9 | 272.6 | 201.2 | 33.9 | 34.1 | ||
AMP7-L/FG1 01 .1 | 1.5 | 36 | 254.5 | 187.8 | 542.3 | 400.2 | 33.9 | 34.1 | ||
AMP7-L/FG151.1 | 1.5 | 24 | 382.2 | 282.1 | 810.6 | 598.2 | 47.2 | 48 | ||
AMP7-L/FG201.1 | 1.5 | 18 | 502 | 370.5 | 1069.3 | 789.1 | 47.2 | 48 | ||
AMP7-L/FG301.1 | 1.5 | 12 | 730.5 | 539.1 | 1570.5 | 1159 | 47.2 | 48 |
