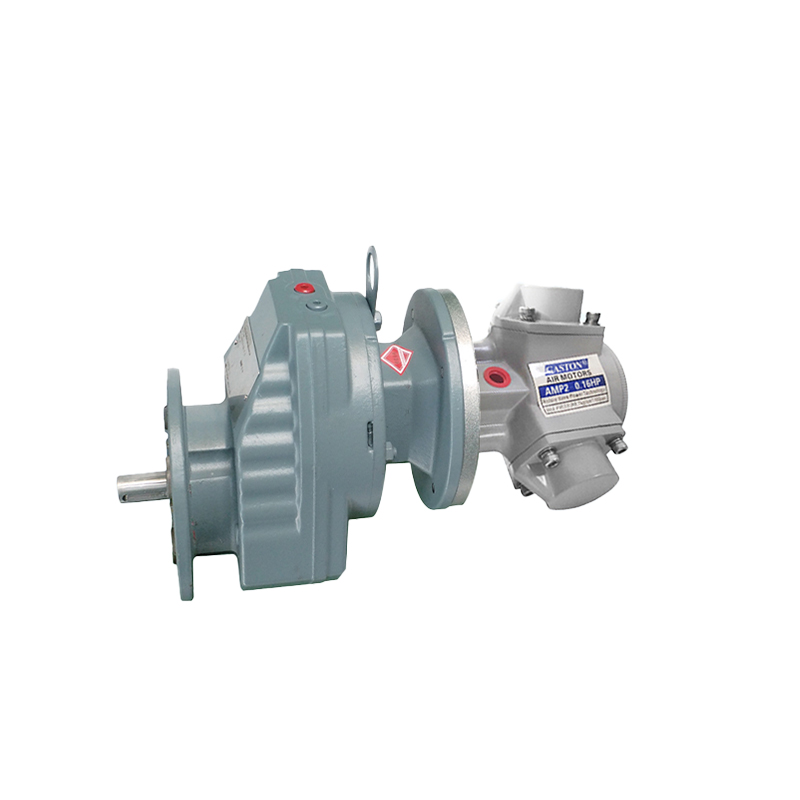

Produktparametrar för AMP2-R spiralväxelreduktion pneumatisk motor:
Reduktionsförhållande: 3-124, effekt: 0,12KW, hästkrafter: 0,16HP, vridmoment: 3,5-113,5N.m, fri hastighet: 310-9RPM, luftförbrukning: 0,21m³/min, vikt: 6,5-8,0KG (olika reduktionsförhållanden , olika vikter), valfria installationsmetoder: vertikal, horisontell, valfri manuell kontroll ventil, broms, styrenhet.
Standardfunktioner:
Genom att använda tryckluft som strömkälla för säkerhet och explosionssäker, har produkten ett explosionssäkert certifikat och uppfyller nationella säkerhetsstandarder. Den spiralformade växelreduceraren använder kontrollventilen för att växla start, justering och stopp, och kan omedelbart vända riktningen. Motorn är designad för att vara innesluten som en helhet och kan användas i dammiga, fuktiga och tuffa miljöer. Det används ofta i den kemiska industrin, halvledare, kristaller, petrokemikalier, biokemisk teknik, färgfabriker, automatiserade maskiner och andra industrier.
Arbetsmiljö:
Vätska: Tryckluft
Användningstryck: 5 kg/cm 2 (70psi)
Max arbetstryck: 6Kg/cm 2 (85psi)
Omgivningstemperatur: -10°C~ 70°C (kan endast användas i icke-fryst tillstånd)
Smörjolja: IS0VG32 eller liknande. (Det är nödvändigt att tillsätta olja med en oljedimma, 2~3 droppar per minut).
Kontinuerlig användning: Ja (kan inte köras kontinuerligt utan belastning).
Rekommenderad hastighet: (0,3~1) x maximal utgående hastighet.
Detaljerade parametrar

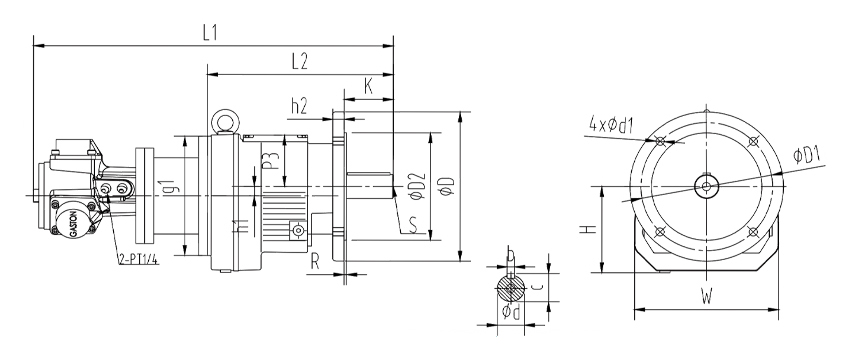

Monteringsmåttritning och måtttabell
Vertikal installation
Produkt Modelll | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | p3 | g1 | d1 | Axial avsluta del | ||||
d | b | c | s | k | ||||||||||||||
AMP2-RF1-G3 | 391 15,4" | 199 7,83" | 140 5,51" | 115 4,53" | 95 3,74" | 76 2,99" | 130 5,12" | 3 0,12" | 3.4 0,13" | 9 0,35" | 59 2,99" | 120 4,72" | 8.5 0,33" | Φ20k6 0,79" | 6 0,23" | 225 0.88 " | M6 | 40 1,57" |
AMP2-RF1-G5 | ||||||||||||||||||
AMP2-RF1-G10 | ||||||||||||||||||
AMP2-RF1-G21 | ||||||||||||||||||
AMP2-RF1-G35 | ||||||||||||||||||
AMP2-RF2-G39 | 407 16" | 215 7.46 " | 92 3,62" | 142 5,59" | 4.05 0,16" | 52 3,62" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" | |||||||
AMP2-RF2-G48 | ||||||||||||||||||
AMP2-RF2-G69 | ||||||||||||||||||
AMP2-RF2-G90 | ||||||||||||||||||
AMP2-RF2-G123 |
Horisontell installation
Produktmodell | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | do | h | Axial änddelen | ||||
d | b | c | s | k | |||||||||||||||
AMP2-R1-G3 | 399 15,7" | 207 8,15" | 110 4,33" | 131 5,16" | 110 4,33" | 140 5,51" | 140 5,51" | 75 2,95" | 134 5,27" | 18 0,71" | 0 | 25 0,98" | 9 0,35" | 12 0,47" | Φ20k6 0,79" | 6 0,23" | 22.5 0,88" | M6 | 40 1,57" |
AMP2-R1-G5 | |||||||||||||||||||
AMP2-R1-G10 | |||||||||||||||||||
AMP2-R1-G21 | |||||||||||||||||||
AMP2-R1-G35 | |||||||||||||||||||
AMP2-R2-G39 | 385 15,2" | 193 7,6" | 130 5,12" | 152 5,98" | 151 5,94" | 151 5,94" | 90 3,54" | 147 5,79" | 25 0,98" | 3.4 0. 13 " | 32 1,26" | 18 0,71" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" | ||
AMP2-R2-G69 | |||||||||||||||||||
AMP2-R2-G90 | |||||||||||||||||||
AMP2-R2-G123 |
Tekniskt datablad
Produkt Model | Driva | Betygsatt hastighet | Vridmoment | Stopp Vridmoment | Luft konsumtion | Vikt | ||||
(HP) | (Kw) | (RPM) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (m 3 /min) | (CFM) | (KG) | |
AMP2-R1/RF1-G3.83 | 0.16 | 0.12 | 310 | 3.5 | 2.6 | 4.7 | 4.7 | 0.21 | 7.4 | 6.5 |
AMP2-R1/RF1-G5.76 | 205 | 5.3 | 3.9 | 7.2 | 5.3 | |||||
AMP2-R1/RF1-G10.5 | 112 | 9.6 | 7.1 | 13.2 | 9.7 | |||||
AMP2-R1/RF1-G21.22 | 55 | 19.5 | 14.4 | 26.7 | 19.7 | |||||
AMP2-R1/RF1-G35.4 | 32 | 32 | 23.6 | 44 | 32.5 | |||||
AMP2-R2/RF2-G39.25 | 30 | 35.8 | 26.4 | 49.5 | 36.5 | 8 | ||||
AMP2-R2/RF2-G48.17 | 24 | 43 | 31.7 | 59.5 | 43.9 | |||||
AMP2-R2/RF2-G69.47 | 17 | 63.5 | 46.9 | 88.3 | 65.2 | |||||
AMP2-R2/RF2-G90.96 | 12 | 83 | 61.3 | 116.5 | 86 | |||||
AMP2-R2/RF2-G123.913 | 9 | 113.5 | 83.8 | 161 | 118.8 |
